Kühlzylinder

CAD-Datenbank  / CAD-Anfrage

Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

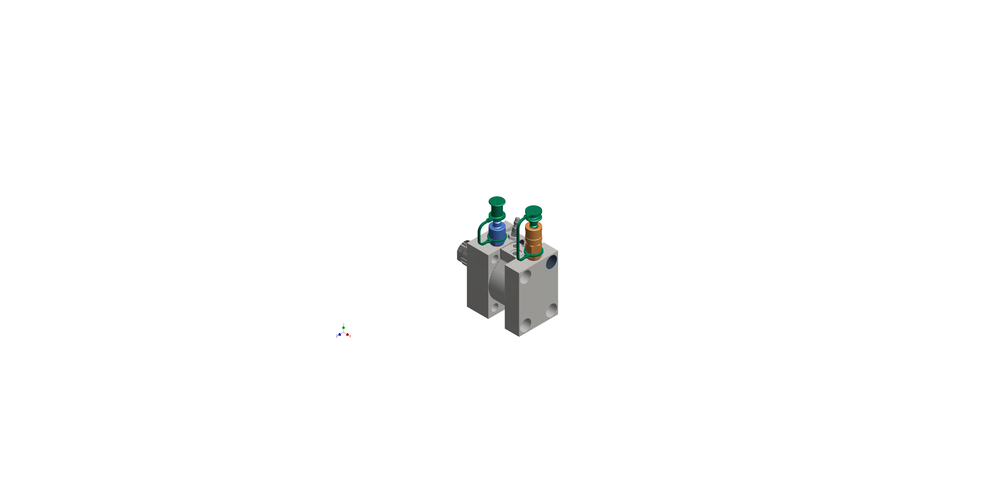

Zylinder-Details



TYP KST KSTH KSTV BEA BAA DAE DKO MM HUB KNR Eigenschaften
BZ 0 0 1 13 2 0 050 032 0030 0489


Typenschlüssel BZ.001.13.2.0-050-032-0030-0489
Artikelnummer 11005104
Zylindertyp BZ - Blockzylinder
Kolbenstange 0 - einseitig
Kolbenstangenende hinten 0 - Außengewinde
Kolbenstangenende vorne 1 - Innengewinde
Befestigungsart 13 - Rechteckflansch vorne
Bauart 2 - doppeltwirkend
Dämpfung 0 - ohne Dämpfung
Kolbendurchmesser 050
Kolbenstangendurchmesser 032
Hub 0030
Lfd. Nummer 0489
Eigenschaften / Beschreibung Näherungsschalter druckfest (ND), Verschlusskupplung (SK), Wasserkühlung (WK), Wasserkühlung am Zylinderrohr, Squeezingzylinder

发现我们的产品

您将转到Global GVCN 3Ds。
如需更换现有油缸,请联系hps@hpsinternational.com或是您的销售代表
冷却缸

冷却缸

  • 液压系统中的许多元件对热敏感。通常液压系统的设计最高温度为65摄氏度。如果温度过高,将导致以下后果:密封件磨损加剧、液压介质中产生气泡、材料损坏甚至液压缸完全失效。作为解决方案,HPS HYDROPNEU为您的液压缸提供不同的冷却机制。我们很乐意为您的具体问题提供完美的解决方案。
  •
  • 带有集成冷却装置的液压缸通过各种方法或其组合排放热量。
  •
  • 通过壳体和新鲜空气喷射进行冷却。通过这种方式,可以在一定程度上冷却整个油缸。
  •
  • 通过冷却液在液压缸管内循环进行冷却。例如Hydropneu 44型。气缸管采用双壁设计,可连接独立的冷却回路。这样可以截留很大一部分辐射热,并在很大范围内冷却缸体和液体。
  •
  • 该系统可通过限制冷却液的导向进行优化,例如通过内含的扭曲。
  •
  • 另一种方法是在整个圆筒上铣出冷却通道。这样,可以选择性地冷却某些区域。这样,即使在气缸盖的热敏感区域,也能获得热量。
  •
  • 活塞杆也可进行冷却,以延长活塞杆密封件的使用寿命。
  •
  • Hydropneu公司可根据要求和安装情况设计最佳冷却系统。
  •
  • 工作领域和要求:
  •
  • 许多液压元件对热敏感。一般情况下,液压元件的设计最高温度为65°C。
  •
  • 温度过高会导致多种后果。
  •
  • 如果密封件达到或超过其温度极限,磨损会增加并发生泄漏。
  •
  • 材料,特别是活塞杆,可能会受到极端温度的影响(如在铸造厂)。这可能导致断裂或磨损加剧。
  •
  • 液压油中会产生气泡。这些气泡可能导致气蚀,从而损坏密封件和油缸材料。
  •
  • 应用和使用范围:
  •
  • 用于工具和模具
  • 用于脚轮
  •
  • 技术信息
  •
  • 活塞直径:40 - 1000 mm
  • 行程长度可达1000毫米
  • 所有标准安装类型
  •
  • 不同的设计
  •
  • 夹套冷却(空气或水)
  • 气缸盖冷却
  • 活塞杆内部冷却
  •
  • 服务:
  •
  • CAD数据配置器
  • 我们很乐意为您的特殊应用提供设计建议。
  • 根据要求,我们进行现场安装和随后的液压调试。
  •
