chemisch vernickelt

CAD-Datenbank  / CAD-Anfrage

Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

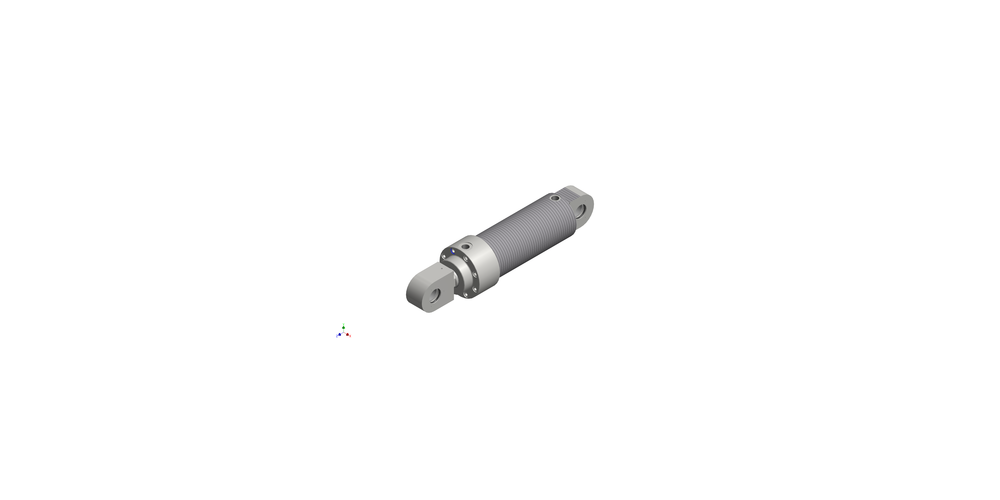

Zylinder-Details

TYP	KST	KSTH	KSTV	BEA	BAA	DAE	DKO	MM	HUB	KNR	Eigenschaften
RZ	0	0	8	08	2	0	120	060	0200	0053

Typenschlüssel	RZ.008.08.2.0-120-060-0200-0053
Artikelnummer	11004899
Zylindertyp	RZ - Rundzylinder
Kolbenstange	0 - einseitig
Kolbenstangenende hinten	0 - Außengewinde
Kolbenstangenende vorne	8 - Gelenkkopf
Befestigungsart	08 - Gelenkauge
Bauart	2 - doppeltwirkend
Dämpfung	0 - ohne Dämpfung
Kolbendurchmesser	120
Kolbenstangendurchmesser	060
Hub	0200
Lfd. Nummer	0053
Eigenschaften / Beschreibung	chemisch vernickelt (CN), Kolbenstange Niro (KN), Zusatzfunktion, sonstige (ZF), Gelenklager abgedichtet

Downloads:

CAD Datei im STP-Format
